Verleimsystem |2000

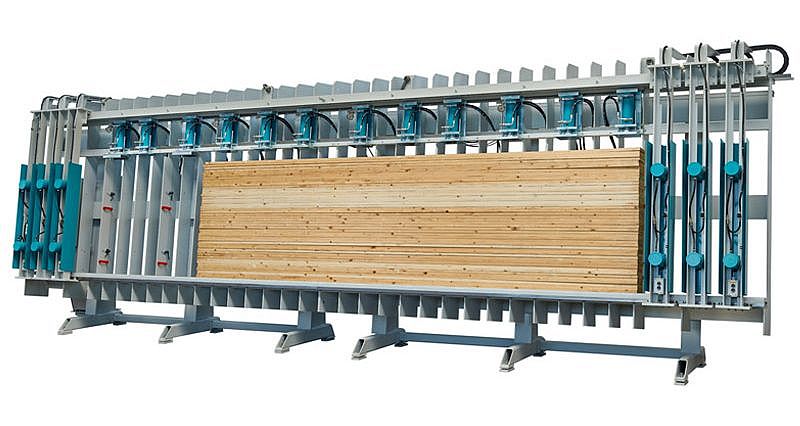

Das Verleimsystem 2000 wird vorwiegend zur Verleimung von Fensterkanteln, Türkanteln, Pfosten, Platten, kleinen Bindern für Wintergärten, etc. eingesetzt.
Die solide Grundkonstruktion mit durchgehender Auflage, kräftigen Presszylindern und starken Niederhaltern sorgt für höchste Qualität der Leimfuge. Ergonomisch günstig angebaute Rollenbahnen mit integrierter Leimangabe erhöhen Leistung und Bedienkomfort. Durch die seitlich verschiebbaren Presszylinder ist eine optimale Ausnutzung der Pressfeldlänge bzw. Anpassung der Druckverteilung an die Pressgutlänge möglich.
Maschinenlänge, Anzahl der Presszylinder und Niederhalter können aufgabenspezifisch gewählt werden.

Produktflyer zum Download

Grundausstattung

  • 1-seitige Verleimpresse, Arbeitsbereich 6000 x 1050 x 160 mm

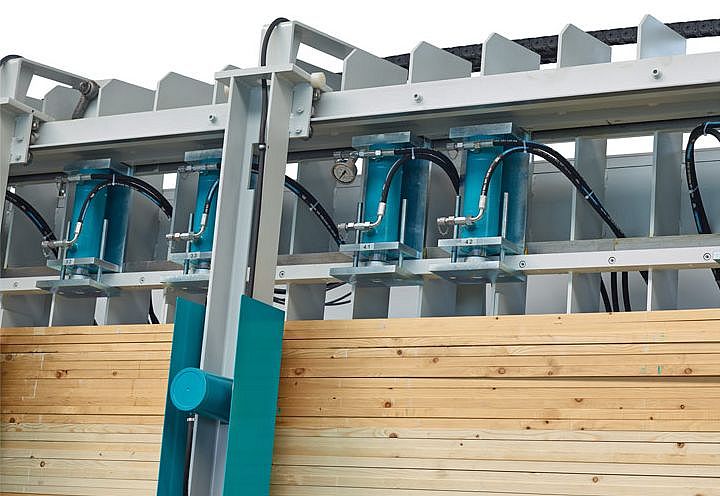

  • 12 horizontal verschiebbare Presszylinder,
    spezifische Presskraft: 1,25 – 7,5 kg/cm2

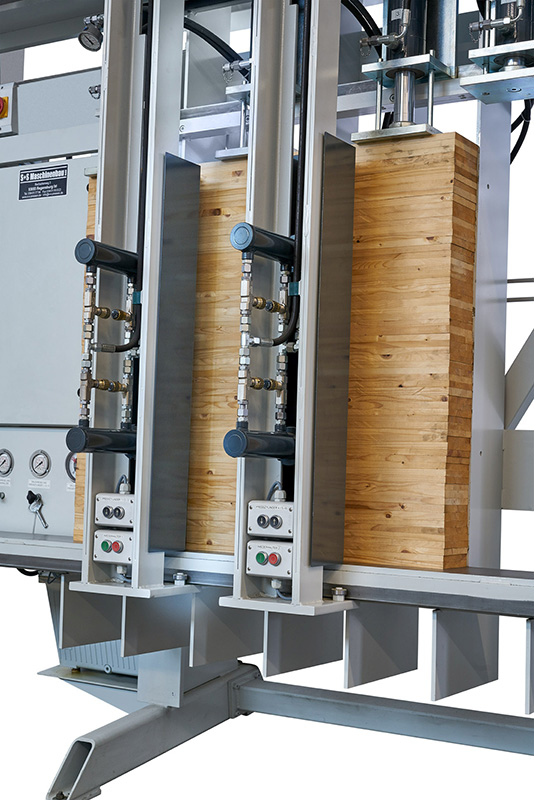

  • 6 Niederhalter-Einrichtungen mit je 2 hydraulischen Anpresszylindern, max. 1.800 kg Anpresskraft
  • links- / rechtsseitiger Parkraum für die Niederhalter.

Zusatzausstattung

  • Zentrierzulagen zur Druckmittelpunktausrichtung
  • S&S Beleimlinie: automatische Leimauftragsmaschine mit motorisch angetriebenen Rollenbahnen, Schichtleistung bei 2 Mann-Bedienung: ca. 700 bis 1.200 lfm Fensterkanteln bzw. ca. 140 m² Platten
  • zeitgesteuerte Drucknachschaltung zur Kompensation von Druckverlusten infolge von Setzungsvorgängen
  • Presszylinder mit verlängertem Hub

Technische Daten

  • Betriebsdruck Vertikalzylinder: min. 20 bar, max. 120 bar
  • Presskraft Vertikalzylinder: 1000 - 6000 kg
  • Hublänge Vertikalzylinder: 110 mm
  • Andruckkraft Niederhalter: 760 - 1800 kg
  • Platzbedarf (L x B x H): 8000 x 1300 x 2655 mm
  • Arbeitslänge: ab 3000 mm
  • Arbeitshöhe: ab 1050 mm
  • Einlegebreite: 40 - 160 mm
  • Widerlagerhöhe: ca. 700 mm vom Boden
  • Druckplattentiefe: 160 mm
  • Widerlagertiefe: 220 mm
  • 1 Zentralsteuerung für 12 Presszylinder
  • 4 Gruppensteuerungen für je 3 Presszylinder, an den Niederhaltern angebracht

Konstruktions- und Maßänderungen vorbehalten.
